Teleskop Kundağı ve Takip Sistemi Nedir?

Teleskop kundağı (ya da kurgu sistemi) bir teleskobun olmazsa olmazıdır. Hiçbirimiz teleskobun yalnızca tüpünü alıp gözlem yapma şansına sahip değiliz. Öncelikle teleskobu sağlam bir şekilde, yere oturtacak bir yapıya ihtiyacımız var. Bu yapı gerektiğinde Dünya'nın dönüş hareketinden dolayı gece boyunca yer değiştiren yıldızları da takip etmeli. Aksi halde baktığımız bir bölgedeki yıldızlar sürekli görüntüden çıkacaktır. Eğer astrofotoğrafçılık yapıyorsanız bu kesinlikle istemediğimiz bir şeydir.

Tüm bunlara değinmeden önce, gökyüzündeki koordinat sistemlerine biraz değinmeliyiz. Çünkü teleskobun baktığı yer gökyüzüdür ve her baktığınız noktanın bir koordinatı bulunur. Her ne kadar bunu düşünerek yapmasak da teleskobun hareketini anlamak açısından oldukça önemli bir konudur.

Kundak ve Koordinat Sistemleri

Bir teleskobun, gökyüzündeki hareketi ne kadar doğru takip edebildiği gözlemin kalitesini belirleyen hususlar arasında yer alır. Çünkü Dünya kendi ekseni etrafında döndüğü için yıldızlar gece boyunca sürekli yer değiştiriyormuş gibi görünür. Bu yüzden teleskop kundağının hangi koordinat sistemine göre hareket ettiği, gözlem kolaylığını ve astrofotoğrafçılık gibi uzun pozlama gerektiren uygulamalardaki başarısını doğrudan etkiler. Alt-Az ve ekvatoryal sistemler arasındaki farkı anlamak, doğru kurgu seçimi yapmanın ilk adımıdır.

Yükseklik ve Ufuk Açısı (İng: "Altitude & Azimuth") Koordinatlar

Türkçelerine genelde pek aşina değiliz fakat kavramları anlamak açısından önemli. Yükseklik, bildiğimiz şekilde yüksekliği ifade eder. Gök cisminin yerden (ufuktan) dik açısal uzaklığıdır. Ufuk açısı ise ufukta kuzeyden açısal olarak ne kadar doğuda olduğunu ifade eder.

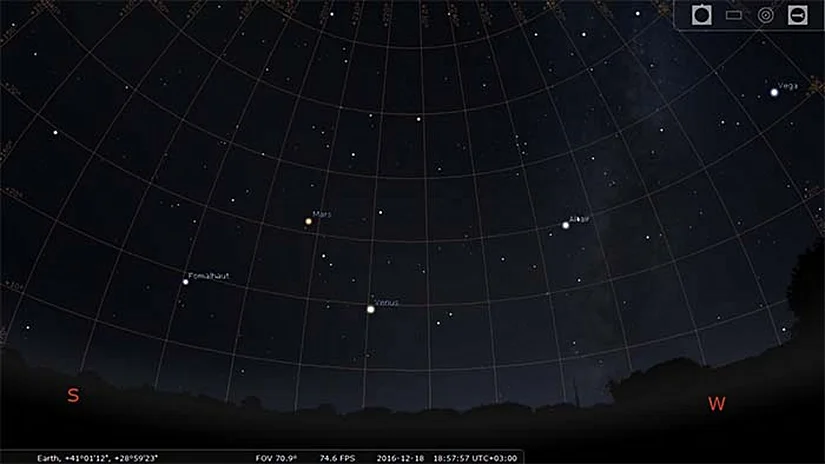

Yukarıdaki görüntü Stellarium adlı programdan çekilmiş bir görüntüdür. Buradaki ufka paralel çizgiler ve ufka dik çizgiler bahsettiğimiz yükseklik ve ufuk açısı, kısaca Alt-Az sistemini gösteriyor. Yere paralel çizilen çizgiler yükseklik, yere dik olan çizgiler ise kuzeyden doğuya doğru artan ufuk açısını temsil ediyor.

Bu koordinat sisteminde, zaman geçtikçe yıldızın Alt-Az değerleri de değişir. Çünkü yıldızlar gece boyunca, Dünya'nın yaptığı dönüş hareketinden ötürü Kutup Yıldızı'nın etrafında dolanıyor gibi görünür. Bu koordinat sisteminin dezavantajları için tekrar bu konuya döneceğiz.

Alt-Az teleskop kundakları başlangıç ürünü olarak satılan, çoğunlukla da ne yazık ki "oyuncak" kategorisinde olan teleskoplarda kullanılır. Astrofotoğrafçılık açısından pek tercih edilmez. Lakin profesyonel olarak go-to olduğu halde Alt-Az teleskop kundağı da bulunur. Bunun da kendi içlerinde sorunları vardır.

Ekvatoryal (Eşlek) Koordinatlar

Sistem hakkında bilgi vermeden önce şunu açıkça söyleyebiliriz ki her ne kadar üstteki sistem basit ve pratik gibi görünse de profesyonel olan herkes ekvatoryal sistemi kullanır. Bu sistemin temelinde Dünya'nın kendisi vardır. Yukarıda bahsettiğimiz Alt-Az sisteminde tepe noktası sizin başucunuzdur. Fakat burada Kutup Yıldızı, daha doğru ifade edecek olursak Dünya'nın dönüş ekseni referans alınır.

Dolayısıyla Dünya dönüş hareketi yaptıkça koordinat sistemi de bir bütün olarak döner. Bu sistemin en büyük avantajı buradadır. Anlaşılması kolay olması açısından dönüş ekseninden uzaklığı demek yerine, aşağı yukarı bu noktaya denk gelen Kutup Yıldızı'ndan olan uzaklığı diye ifade edeceğim.

Bu koordinat sistemindeki iki eksenden birisi dik açıklık (İng: "declination"), diğeri ise sağ açıklıktır ("right ascension"). Dik açıklık, Kutup Yıldızı'ndan olan dik uzaklığı ifade eder. Sağ açıklık ise bir saat gibidir. Kutup Yıldızı saatin merkezinde ise saatin merkezinden uzaklık dik açıklıkken, saatin kaç olduğu sorusunun cevabı da sağ açıklıktır.

Başka bir ifadeyle merkezi Kutup Yıldızı olan bir çember çizdiğimizi düşünürüz. Bu çemberin yarıçapı, bizim dik açıklığımızdır. Çemberin neresinde olduğumuz ise sağ açıklığın ifadesidir.

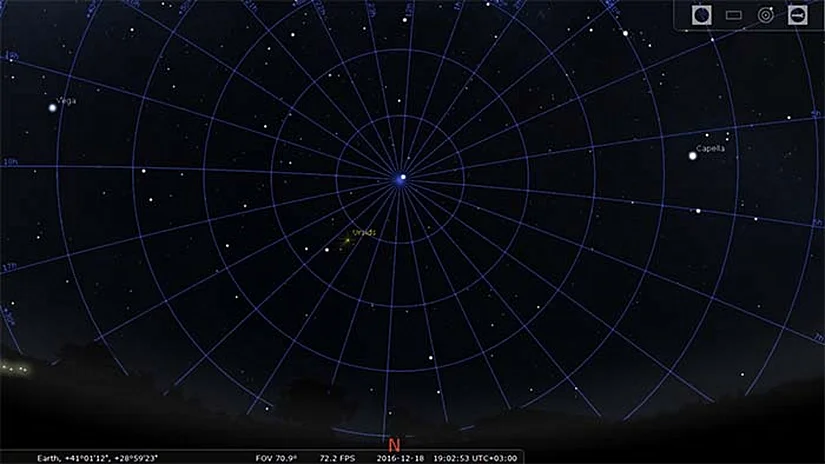

Eğer Stellarium'u veya başka bir programı açıp yıldızların dik açıklık değerini kontrol edecek olursanız, dik açıklık değerinin kutup yıldızında 90'dan başlayarak uzaklaştıkça 0'a gittiğini göreceksiniz. Esasında dik açıklığın tam tanımı, ekvator düzleminden olan uzaklıktır. Fakat örneklendirmesi kolay olduğundan ve böyle daha kolay benimsendiğini düşündüğümüzden bu şekilde ifade ettik. Dolayısıyla Kutup Yıldızı'ndan hesap yaparken bulduğumuz değeri 90'dan çıkarırız. Örneğin Vega, Kutup Yıldızı'ndan 52 derece kadar uzakta, dolayısıyla dik açığı 90-52=38 derece olur.

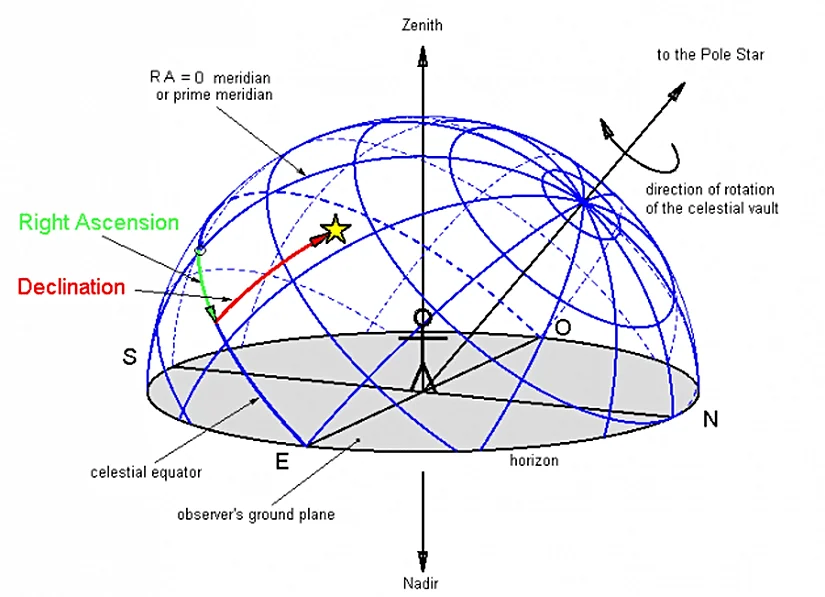

Bu sistemi anlatırken kutup noktası ve ekvator tanımlarını kullandık, Dünya referanslı olduğunu söyledik. Bunu daha iyi anlamak için aşağıdaki şekli inceleyebilirsiniz.

Teleskop Kundağı

Teleskop kundağı, bir teleskobun gökyüzünde doğru şekilde yönlendirilmesini ve sabit tutulmasını sağlayan en kritik bileşenlerden biridir. Çünkü Dünya kendi ekseni etrafında döndüğü için gök cisimleri gece boyunca sürekli yer değiştiriyormuş gibi görünür. Bu nedenle teleskobun bu hareketi ne kadar hassas takip edebildiği gözlem kalitesini önemli ölçüde etkiler. Özellikle yüksek büyütmelerde veya uzun pozlamalı astrofotoğrafçılıkta, en küçük titreşimler ve takip hataları bile görüntünün bozulmasına yol açabilir. Bu yüzden kundak sistemleri gökyüzünü doğru koordinat sistemiyle izlemek ve Dünya’nın dönüşünü telafi etmek için tasarlanmış hassas mekanik düzeneklerdir.

Alt-Azimuth Kundak (Alt-Az Kundak)

Teleskop denilince akla gelen, ilk görüntüdeki teleskop kundağıdır. Teleskop Alt-Az koordinat sisteminde dolaşır. Yani daha basit ifade edecek olursak teleskop sağa-sola ve yukarı-aşağı hareket eder. Oldukça basit ve pratik görünmesine karşın çok kullanışsızdır.

Her ne kadar ucuz olduğu için cazip de olsa bununla özellikle yüksek yakınlaştırmalarda çok sorun yaşarsınız. Çünkü çıplak gözle pek fark etmeseniz de yakınlaştırma yaptıkça gök cisimlerinin hareketi çok belirgin hale gelir. Ay'ın kraterlerini izlerken Ay'ın birkaç dakika içinde görüntüden çıktığını görürsünüz. Alt-Az teleskop kundağı kullanarak Ay'ı elle takip etmeye çalışmak gerçekten zorlayıcı olabilir. O nedenle teleskop alırken Alt-Az kundağa sahip bir kundak genellikle tercih edilmez. Bunlar tripod kullanmakla eş değerdir.

Çatal Kundak (Alt-Az)

Bu kurgu türü de Alt-Az kurgu sistemini kullanır fakat birazdan bunun bir istisnasına değineceğiz. Bu kurgu, yapısı itibarıyla bir çatal gibi teleskobu tuttuğu için bu şekilde anılır. Bu kundaklar da Alt-Az kundaktır fakat mekanik sistemi bakımından daha farklı tasarlanmışlardır. Çoğu profesyonel teleskop ve gözlemevlerindeki devasa teleskoplar bu tarz kurgu üzerine kuruludur. Çünkü söz konusu büyük ağırlıklar olunca dengeyi en iyi şekilde sağlamak şarttır, bu da yapısı bakımıyla çatal kundaklarda daha kolaydır. Bu teleskoplar çoğunlukla bir go-to sistemine sahiptir. Birazdan buna ayrıca değineceğiz.

Dobson Kundak

Dobson teleskoplardaki kundak türü de Alt-Az koordinat sistemini kullanır. Özellikle amatör teleskop yapanların tercih ettiği kundak türüdür çünkü yapımı son derece basit ve düşük maliyetlidir. Dolayısıyla sadece gözlem amaçlı bir teleskop alacaksanız bu kurgu türüne sahip bir teleskop alabilirsiniz. Çünkü teleskobun fiyatına kurgu sistemi de dahildir. Dobson kurgular ucuz olduğundan verdiğiniz paranın çoğu teleskoba gider, dolayısıyla aynı fiyata daha büyük bir teleskop alabilirsiniz.

Ekvatoral Kundak Sistemi

Eğer amacınız astrofotoğrafçılık ise sahip olmanız gereken teleskop kundağı, ekvatoryal kundaktır. Bunun yanında bir de birazdan değineceğimiz takip motoru gereklidir. Bu kundak türü ekvatoryal koordinat sisteminde hareket ettiğinden ötürü gece boyunca Dünya dönüş hareketi yaparken tam tersi yönde kendisi de döner. Dolayısıyla baktığı noktadaki yıldızları yalnızca tek bir eksende hareket ederek sorunsuzca takip edebilir. Fakat belirtmekte fayda var ki bu takip için bir takip motoru gereklidir. Burada değinmeye çalıştığımız şey, bu teleskop kundağının takip için uygun olan sistem olduğudur.

Bu teleskop kundağı eşlek koordinat sistemini kullandığından kutup ayarı (İng: "polar alignment") dediğimiz ayar yapılmalıdır. Teleskop kundağının bakış doğrultusu, kutup yıldızına denk getirilmeli ve gözlem boyunca hareket ettirilmemelidir (aslında Dünya'nın dönüş eksenine denk getirilmelidir fakat Kutup yıldızı aşağı yukarı bu eksen üzerinde yer alır). Çünkü Dünya gece boyunca dönüş hareketini sürdürürken siz de teleskop kundağını bu eksene göre ayarlayıp ters yönde hareket yaptırırsınız. Yani Dünya ile aynı dönüş eksenine sahip bir sistem oluşturursunuz, böylece tersine hareket yaparak yıldızı gece boyunca olduğu yerde duruyormuş gibi izleyebilirsiniz.

Ekvatoryal (Eşlek) Çatal Kurgu

Az önce bahsettiğimiz çatal kundağı ekvatoryal koordinat sistemine göre uyarlayabilirsiniz. Böylece Alt-Az kurgu sisteminden ekvatoryal kundak sistemine geçersiniz ve artık astrofotoğrafçılık ve gözlemler için uygun bir teleskobunuz olmuş olur. Normalde ekvatoryal kundağın avantajları da olmasına karşın gözlemevlerindeki devasa teleskoplarda bu sistem tercih ediliyor.

Bunun sebebi de teleskobu iki yönden tutarak iyi bir denge sağlamasıdır (mekanik avantajlar). Çünkü denge, takipte oldukça önemlidir ve devasa bir teleskobu devasa bir ekvatoryal sistem üzerine oturtmak pek de akla yatkın değildir.

Takip Sistemi (Go-To Sistem)

Alacağınız bir teleskop kundağı hangi sisteme sahip olursa olsun, eğer astrofotoğrafçılık yapmak istiyorsanız haricen başka şeyler de olması gereklidir. Teleskobunuzdan baktığınızda Dünya'nın dönüş hareketinden ötürü yıldızlar bir süre sonra görüntüden çıkacaktır. Ne kadar çok yakınlaştırırsanız görüntü o kadar hızlı kayar. Çıplak gözle geniş bir alanı gördüğümüzden ötürü bunu pek fark edemeyiz, fakat yakınlaştıkça hareket barizleşir.

Neden Astrofotoğrafçılık için Takip Motoruna İhtiyacınız Var?

Astrofotoğraf çekmek için gerekli olan en önemli unsur uzun pozlama yapabilmektir. Burada basitçe uzun pozlama kavramına değinmemiz gerekiyor.

Bir fotoğraf makinesinin deklanşörüne bastığınız zaman bir ses duyarsınız. Bu, oradaki perdenin (diyaframın) açılıp kapanma sesidir. Her ne kadar anlık gibi olsa da eğer dikkat ederseniz karanlık bir ortamda bu ses biraz gecikmeli olur. Bunun sebebi görüntünün görünebilir olması için ortamda yeterli ışık olmamasından dolayı pozlama süresinin artmasıdır. Siz deklanşöre bastığınız anda sensörün üstüne ışık düşmeye başlar, yeterli olduğu anda ya da sizin belirlediğiniz bir anda kapanır. Bu arada belirli bir süre geçer, bu süre genellikle en düşük olarak saniyenin 4000'de 1'idir. En uzun olarak ise istediğiniz kadar olabilir. İşte uzun pozlama budur.

Diyaframı açarsınız ve istediğiniz süre boyunca ışık toplarsınız. Bu sayede çok sönük şeyleri görmeniz mümkün olur. Çünkü saniyede 100 foton alıyorsanız ve görmeniz için 1000 foton gerekiyorsa 10 saniye pozlamanız yeterli olacaktır. Eğer aydınlık bir ortamda bunu yaparsanız görüntü ışığa aşırı doyarak bembeyaz olur.

Yıldızlar da çok sönük objeler olduğundan daha sönük olanları görebilmek için uzun pozlama yaparız. Bu bazen 10 dakika hatta 1 saat bile olabilir. Eğer bu hareket boyunca görüntü hareket ederse yıldızınız bir çizgi gibi uzar. Çünkü başlangıçta görüntünün ortasından size foton yollarken zamanla hareket ettiği noktalardan yollayarak ilerlemesine devam eder. Bu sayede yıldız izi fotoğrafları çekebilirsiniz. Fakat eğer daha sönük objeleri görmek istiyorsanız yıldız olduğu yerde durmalıdır. Yani iyi bir takip şarttır.

Go-To Sistemler ve Takip Motoru

Eğer işleri biraz daha kolaylaştırmak istiyorsanız teleskop kundağını go-to özelliğe sahip olarak seçebilirsiniz. Bu özellik, teleskobunuzu kumanda ederek gerek bilgisayardan gerek el kumandasından istediğiniz yere yönlendirebilmenizi sağlar. Gerekli ayarları yaptıktan sonra "şu cisme git" (go-to) dediğinizde teleskop yazılımı sayesinde oraya gider ve o gök cismini takip etmeye başlar. Fakat takdir edersiniz ki böyle bir teleskop kundağının maliyeti oldukça fazladır.

Çatal kundağa sahip neredeyse her teleskopta bu sistem bulunur. Daha önce Alt-Az sistemlerin astrofotoğrafçılık için uygun olmadığını, astrofotoğrafçılık için takip gerektiğini söylemiştik. Bu sistem takip yapıyor fakat astrofotoğrafçılık için uygun değil. Bu nasıl oluyor?

Koordinat sisteminizi ekvatoryal koordinat sistemine göre ayarlamazsanız gök cismi gece boyunca Kutup Yıldızı etrafında döneceğinden görüntü de kendi etrafında döner. Buna alan dönmesi (İng: "field rotation") adı verilir. Her ne kadar bu hareket çok bariz olmasa da belirli sürede pozlama süresinin üstüne çıkmanıza engel olur. O sebeple en iyi takip için sisteminiz ekvatoryal sistem olmalıdır. Ama yine de normal çatal kurgulaya sahip teleskop kundağıyla da hedefi yüksek tutmayacağınız fotoğraflar çekebilirsiniz.

Eğer teleskop kundağınız ekvatoryal olursa, teleskop da gök cismiyle birlikte döneceğinden görüntüde hiçbir değişiklik olmaz.

Sonuç

Sonuç olarak teleskop kundağı için iki çeşit önemli unsur bulunur. Bunlar, tasarımı-mekaniği ve kullandığı koordinat sistemidir. Sizin takip yapıp astrofotoğraf çekip çekemeyeceğini belirleyen, kullandığı koordinat sistemidir. Eğer astrofotoğrafçılık yapmak istiyorsanız öncelikle ekvatoryal sisteme sahip bir teleskop kundağı almalısınız. Ayrıca bu teleskop kundağının bir go-to özelliği olmasa bile bir takip motoru bulunmalıdır. Tasarımı, mekaniği ise bu noktadan sonra sizin tercihinize kalıyor.
